Elektronik Ürünler Hassas Pirinç Konnektörler - Eysan Vana

Elektronik Ürünler

EYSAN Vana Elektronik, uzun yıllara dayanan üretim tecrübesiyle elektronik konnektör üretimi alanında güvenilir ve yüksek performanslı çözümler sunmaktadır. Hassas üretim teknikleri ile imal edilen elektronik konnektörler; sinyal iletiminde stabilite, mekanik dayanım ve uzun ömürlü kullanım avantajları sağlamaktadır.

Elektronik konnektör ürünleri; endüstriyel uygulamalar, elektronik sistemler ve özel projelerde güvenle kullanılmakta olup, kalite kontrol süreçlerinden geçirilerek standartlara uygun şekilde üretilmektedir.

ÜRETİM & UYGULAMA DETAYLARI

Elektronik Konnektör Üretimi ve Hassas Pirinç Bileşenler

1980'den Gelen Elektronik ve Koaksiyel Konnektör Üretim Uzmanlığı

EYSAN Vana Elektronik, 1980 yılında elektronik konnektör üretimi ile sanayi sektöründe faaliyetine başlamış köklü bir üreticidir. 45 yılı aşan hassas imalat tecrübemizle; sinyal iletiminde stabilite, elektriksel iletkenlik ve yüksek mekanik dayanım gerektiren pirinç elektronik ve koaksiyel (RF/CATV) konnektörler, hat adaptörleri ve bağlantı terminalleri üretmekteyiz.

2026 resmî ürün kataloğumuzda; `Bamboo Cable 1.1 / 2.2 / 3.3` uyumlu FM Konnektörler (`EN20458–EN20460`) ve 5/8" Pin Konnektörler (`EN20500–EN20502`), `QR 540 Cable 3.15` ve `QR 720 Cable 4.22` uyumlu 5/8" Pin Konnektörler (`EN20503`, `EN20507`), `5/8"` 90° açılı konnektör (`EN20461`), `5/8"` dişi/erkek konnektörler (`EN20506`, `EN20510`), `5/8" PG11 / PG13` Line Adaptörler (`EN20508–EN20509`), Lock Terminatör ve kilit anahtarları (`EN20504–EN20505`) ile izolatörlü/O-ringli özel sensör ve ateşleme konnektörleri yer almaktadır.

  • FM Konnektör Serisi (EN20458–EN20460: Bamboo Cable 1.1, Bamboo Cable 2.2, Bamboo Cable 3.3 uyumlu)
  • 5/8" Pin Konnektör Serisi (EN20500–EN20503, EN20507: Bamboo 1.1–3.3, QR 540 Cable 3.15 ve QR 720 Cable 4.22)
  • 5/8" 90° Konnektör (EN20461), 5/8" Dişi/Erkek Konnektör (EN20506, EN20510) ve 5/8" PG11 / PG13 Line Adaptörler (EN20508–EN20509)
  • Koaksiyel Hat Sonlandırma: Lock Terminatör (EN20504) ve Lock Terminatör Key (EN20505)

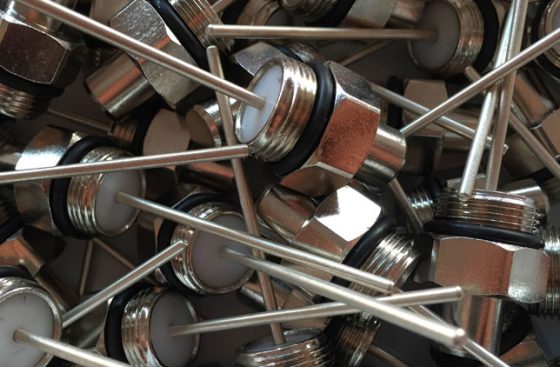

  • İzolatörlü, merkez elektrod/pinli ve O-ring sızdırmazlıklı özel sensör, ateşleme ve cihaz konnektörleri

Telekomünikasyon, Koaksiyel Altyapı ve Endüstriyel Elektronik Uygulamaları

Elektronik konnektör ürünlerimiz; genişbant koaksiyel kablo (CATV/RF trunk & distribution) şebekelerinde, haberleşme ve sinyal iletim hatlarında, ısıtma/kazan sistemlerindeki ateşleme-iyonizasyon elektrod bağlantılarında, endüstriyel sensör/prob gövdelerinde ve otomasyon panolarında güvenle kullanılmaktadır.

Mikron düzeyinde ölçü hassasiyeti gerektiren elektronik konnektör imalatındaki kabiliyetimiz, Medikal Ürünler ve Otomotiv Yedek Parça gruplarımızın da temelini oluşturmaktadır. Özel konnektör projeleriniz için İletişim sayfamızdan mühendislik ekibimizle görüşebilirsiniz.

1980'den Beri Hassas Üretim Güvencesi & 2026 Katalog

İstanbul Eyüpsultan (Topçular) üretim tesislerimizde üretilen tüm pirinç bileşenler, boyutsal doğruluk ve sızdırmazlık kontrol süreçlerinden geçirilerek teslim edilmektedir. Tüm ürün kodları ve teknik ölçüler için 2026 Resmî Ürün Kataloğumuzu (PDF) inceleyebilir veya Hakkımızda sayfamızı ziyaret edebilirsiniz.

DOĞRULANMIŞ 2026 KATALOG VERİLERİ

Elektronik Ürünler Doğrulanmış Katalog Kodları ve Teknik Özellikler Tablosu

EYSAN Vana Elektronik 2026 Resmî Ürün Kataloğu'nda yer alan koaksiyel/RF konnektör, line adaptör ve izolatörlü elektronik bağlantı parçalarının doğrulanmış özellikleri:

Katalog KoduÜrün / Alt GrupMalzeme YapısıBağlantı ve Tasarım TipiKullanım AlanlarıÖlçü ve Basınç AralığıKalite Kontrol Süreci
EN20458 – EN20507FM Konnektör ve 5/8" Pin Konnektör Grubu (Bamboo & QR Kablo)Yüksek iletkenlikli işlenmiş pirinç/nikel kaplamalı gövde, iç izolatör ve merkez pin5/8"-24 UNEF dış dişli koaksiyel gövde, kablo sıkıştırma rekoru ve O-ring sızdırmazlıkCATV/RF koaksiyel ana dağıtım şebekeleri, yükseltici (amplifier) ve trunk hat girişleriBamboo Cable 1.1, 2.2, 3.3 (EN20458–20502) | QR 540 Cable 3.15 (EN20503) | QR 720 Cable 4.22 (EN20507)Merkez pin eş eksenlilik, empedans/yalıtım sıkılığı ve O-ring sızdırmazlık kontrolü
EN20461 – EN205105/8" 90° Konnektör, Dişi/Erkek Konnektör, PG11/PG13 Adaptör & TerminatörKorozyon dirençli pirinç ve nikel kaplamalı koaksiyel bağlantı gövdesi5/8" Dişi/Erkek, 90° açılı geçiş, 5/8"–PG11/PG13 diş dönüşümü ve kilitli terminatörSaha dağıtım kutuları, aktif/pasif RF cihaz girişleri ve hat sonlandırma noktaları5/8" 90° (EN20461) | Lock Terminatör & Key (EN20504–20505) | 5/8" PG11/PG13 Adaptör (EN20508–20509)Diş kalibre doğrulaması, mekanik kilitleme ve sinyal ekranlama sürekliliği
Özel / OEMİzolatörlü Sensör/Ateşleme Konnektörleri ve CNC Terminal ParçalarıPirinç / nikel kaplamalı dış gövde, yalıtkan iç izolatör, metal iletim pini ve O-ringAltı köşe anahtar ağızlı dış dişli sızdırmaz gövde ve eksenel tel/pin/soket çıkışıEndüstriyel sensörler, seviye/ateşleme elektrodları, otomasyon panoları ve test cihazlarıMüşteri 2D/3D CAD teknik resmine ve cihaz montaj yuvasına özel diş ve pin boylarıKumpas/mikrometre boyutsal kontrolü, yalıtım sıkılığı ve yüzey temizliği
TEKNİK REHBER & MÜHENDİSLİK BİLGİ BANKASI

Elektronik Ürünler Teknik Terminoloji ve Seçim Kriterleri

Teknik Terminoloji ve Yapısal Tanımlar

5/8" Pin Konnektör (Hardline Coaxial Pin Connector)
Genişbant koaksiyel (CATV/RF) ana hat kablolarını (Bamboo 1.1/2.2/3.3, QR 540, QR 720) aktif yükselticilere ve pasif dağıtıcılara 5/8" standart girişle bağlayan merkez pinli pirinç konnektördür (EN20500–EN20507).
5/8" PG11 / PG13 Line Adaptör
PG11 veya PG13 metrik/zırhlı cihaz giriş dişlerini 5/8" koaksiyel konnektör standardına dönüştüren hassas pirinç adaptördür (EN20508–EN20509).
Lock Terminatör ve Key (Coaxial Line Terminator)
Açıkta kalan koaksiyel dağıtım portlarını sinyal yansımasını ve dış müdahaleyi önlemek üzere kilitleyen sonlandırma elemanı ve özel anahtarıdır (EN20504–EN20505).

Elektronik ve Koaksiyel Konnektör Seçim Kriterleri & Özel İmalat

  • Kablo Tipi Eşleşmesi: Koaksiyel konnektör seçiminde kullanılan kablonun dış/iç iletken çapı (Bamboo 1.1, 2.2, 3.3 veya QR 540 Cable 3.15 / QR 720 Cable 4.22) doğru EN koduyla eşleştirilmelidir.
  • Cihaz Giriş Dişi: Saha ekipmanı girişinin 5/8" standart mı yoksa PG11 / PG13 diş mi olduğu kontrol edilmeli; gerektiğinde EN20508–EN20509 Line Adaptör kullanılmalıdır.
  • Sızdırmazlık ve İzolasyon: Dış ortam ve basınçlı sensör uygulamalarında O-ring contalı ve ısıya/neme dayanıklı iç izolatörlü konnektör yapısı tercih edilmelidir.
  • Teknik Resme Özel Üretim: Cihaz üreticilerinin özel pin, burç ve izolatörlü gövde talepleri Eyüpsultan tesisimizde dar toleranslarla üretilir.

International B2B Technical Overview (English)

International B2B Specification Summary (Coaxial RF/CATV & Industrial Brass Electronic Connectors): Founded in 1980 as an electronic connector manufacturer, Eysan Vana produces FM Connectors (EN20458–EN20460 for Bamboo Cable 1.1, 2.2, 3.3), 5/8" Pin Connectors (EN20500–EN20503, EN20507 for Bamboo 1.1–3.3, QR 540 Cable 3.15, and QR 720 Cable 4.22), 5/8" 90° Right-Angle Connectors (EN20461), 5/8" Female/Male Connectors (EN20506, EN20510), 5/8" to PG11/PG13 Line Adapters (EN20508–EN20509), Lock Terminators & Keys (EN20504–EN20505), and custom insulated sensor/ignition brass connectors.

SIKÇA SORULAN SORULAR

Elektronik Ürünler Hakkında Sıkça Sorulan Sorular

Eysan Vana elektronik ürün grubunda hangi konnektör kodlarını ve ölçüleri üretmektedir?

Firmamız; Bamboo Cable 1.1, 2.2, 3.3 uyumlu FM konnektörler (EN20458–EN20460) ve 5/8" Pin konnektörler (EN20500–EN20502), QR 540 (3.15) ve QR 720 (4.22) 5/8" Pin konnektörler (EN20503, EN20507), 5/8" 90° konnektör (EN20461), 5/8" PG11 ve PG13 line adaptörler (EN20508–EN20509), lock terminatör/anahtar (EN20504–EN20505) ile izolatörlü sensör ve ateşleme konnektörleri üretmektedir.

Teknik resme veya numuneye göre özel elektronik konnektör imalatı yapıyor musunuz?

Evet. 1980 yılından bu yana elektronik konnektör üretimi yapan firmamız, cihaz ve ekipman üreticilerinin teknik çizimlerine veya numunelerine uygun özel konnektörleri seri olarak imal etmektedir.

Konnektörlerde yüzey kaplama ve izolatörlü montaj desteği sunuluyor mu?

Evet, uygulama alanının korozyon ve iletkenlik gereksinimlerine göre doğal pirinç veya nikel kaplamalı gövdeler ile izolatör, merkez pin ve O-ring montajlı komple konnektör çözümleri sunulmaktadır.
